Одним из основных элементов системы видеонаблюдения любого объекта является видеорегистратор. Это устройство, позволяющее принимать видеосигнал, обрабатывать его, архивировать и транслировать для просмотра. Для того, чтобы выбрать оптимальное устройство нужно учитывать ряд важных факторов для определенной конфигурации системы и составления сметы.
Лучше всего определиться с целями и задачами телевизионного мониторинга на стадии проектирования. Если необходима аналитика, то, соответственно, и регистратор нужно выбирать с возможностью ее реализации. В любом случае, с видеорегистратором определяются после выбора камер, т. к. для каждого вида камер должны быть предусмотрены определенные технические возможности в регистраторе. Например, для поворотных или IP видеокамер подходят только те устройства, в технических характеристиках которых указаны данные функции.
Виды, основные функции и параметры видеорегистратора
Среди многих функций различных регистраторов можно выделить основные:
- прием видеосигнала;
- дальнейшая обработка сигнала (приведение в определенный формат и сжатие);
- запись на винчестер для архивации;
- хранение архива в течение определенного срока;
- передача принятого сигнала для трансляции в режиме прямого эфира;
- воспроизведение архива.
Типы видеорегистраторов по принципу работы
- DVR — аналоговые (Digital Video Recorder).
Работают с аналоговыми камерами подключаемыми по коаксиальному кабелю и имеют количество выходов (каналов) равное количеству подключаемых камер. Бюджетный и самый распространенный вариант. Прост в монтаже, наладке и обслуживании. Однако имеет ограничения шифрования и передачи по сети Интернет. - NVR — цифровые или сетевые (Network Video Recorder).
Работают с IP видеокамерами. Передача сигнала возможна, как проводным, так и беспроводным способом. Благодаря цифровому принципу видео может обрабатываться с помощью специального ПО. Возможна передача сигнала по стандарту PoE, с помощью одного общего кабеля с питанием. - HDVR — гибридные (Hybrid Digital Video Recorder).
Регистраторы, в которых предусмотрена работа с цифровыми и аналоговыми видами камер.
Виды видеорегистраторов по задачам
Кроме того регистраторы различаются по возможности выполнения определенного количества задач одновременно:
- симплексные — одна задача, т. е. или просмотр или запись;
- дуплексные — две задачи, например, просмотр и запись;
- триплексные — три задачи;
- квадраплексные — четыре задачи;
- пентаплексные — пять задач.
Для оптимальной работы сложной системы видеонаблюдения лучшим выбором будет последний вариант.

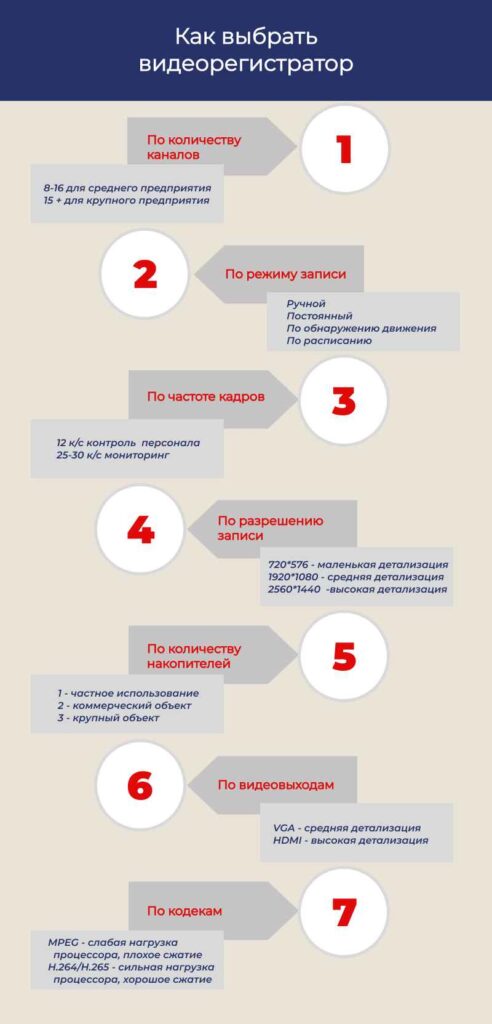

Важные параметры регистраторов
Основные параметры, которые следует учитывать при выборе устройства:
- Количество подключаемых камер.
В технических характеристиках регистратора указывается количество каналов: 4; 8; 16; 32 и т. д. Каждый канал — это вход для подключения одной аналоговой камеры. Для IP камер должен быть предусмотрен вход LAN, к которому подключается определенное количество камер. Если предполагается модернизации системы, лучше брать регистратор с запасом видеовходов. - Тип сигнала.
Можно разделить на две основные группы: аналоговый и цифровой. В свою очередь аналоговый сигнал делят на старый (который уже практически не используется) и аналоговый высокого разрешения. Для цифрового типа сигнала важно определиться с форматом сжатия. - Разрешение записи.
Разрешение указывается в технических характеристиках регистратора. Нужно соотносить его с разрешением камер и выбирать не менее, чем на камере с самым высоким показателем. Т. к. при высоком разрешении камеры записываться видео будет с тем разрешением, которое предусмотрено в регистраторе. Для возможности чтения текста, например, на бейджике сотрудника, нужно использовать максимально возможное разрешение. - Скорость видеозаписи.
Оптимальная скорость видеозаписи — 25 кадров в секунду. Параметр пропорционален разрешению — чем оно выше, тем медленнее будет скорость. Важно учитывать, что параметр указывается суммарно, на все камеры. Поэтому при расчете, нужно разделить его на количество камер. - Глубина архива.
Это показатель периода хранения записей. Еще один важный параметр, от которого зависят количество жестких дисков и их объем памяти. Винчестеры должны соответствовать нормам работы с потоковым видео 24 часа в сутки. Обычно они не входят в комплектацию видеорегистратора и приобретаются отдельно. - Необходимость записи и трансляции звука.
Для записи аудио в некоторых регистраторах предусмотрены специальные возможности и входы для устройств. Также для трансляции звука — аудиовыходы. Как правило, по одному входу на аналоговую камеру. - Необходимость трансляции на монитор.
Для этой функции на некоторых регистраторах предусмотрены выходы для подключения телевизионного или ПК монитора. Как правило такая возможность реализована с помощью двухпотокового видео. Первый поток — в высоком качестве для архива, а второй с пониженным качеством — для просмотра в режиме реального времени.
В последнее время стали популярны, так называемое «слепые» регистраторы. Это вид устройств, которые не передают сигнал для трансляции на внешние мониторы, т. к. при организации такой передачи тратится большое количество ресурсов, что приводит к повышению стоимости регистраторов.
Задачу выбора видеорегистратора для системы телевизионного наблюдения простой не назовешь. Требуется учитывать много факторов и обладать техническими знаниями в этой области. Поэтому лучшим решением будет обращение к специалистам, которые создадут конфигурацию всей системы с учетом особенностей объекта.
